针对油田采出水，目前常用的预分水技术主要通过重力沉降、旋流、气浮、热化学等单一技术、以上两种或两种以上技术之间的组合实现，代表性的技术主要有仰角式油水分离技术、串联式、高效三相分离技术及低温破乳技术等，尚缺乏将柱状旋流分离器与相结合的系统研究，也缺乏一体化装置之间参数匹配的的设计方法。

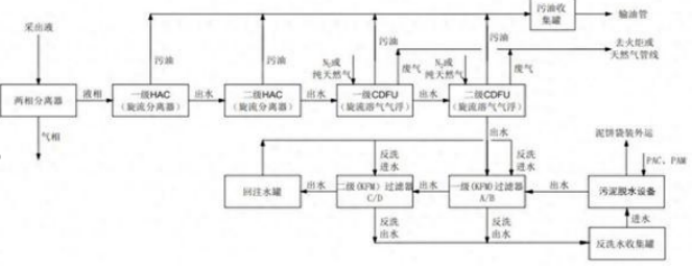

以专利的cdfu旋流容器气浮除油器为核心，辅以不同精度的过滤器，设计出了两套井口采出液短流程处理回注工艺，如下图所示，

方案一：采出液经两相分离器预处理后，水相排出进入两级hac 两级cdfu进行除油、除悬浮物，污油进入污油收集罐，废气去火炬或天然气管网，出水进入两级活性滤料过滤器过滤，出水达到回注水标准后进入回注水罐，过滤器反洗水用回注水罐水，出水经污泥脱水设备压滤，袋装外运。

方案二：采出液经两相分离器预处理后，水相排出含油污水进入两级hac 两级cdfu进行除油、除悬浮物，污油进入污油收集罐，废气去火炬或天然气管网，出水进入循环水罐，循环水罐浓水进入cdfu,浮渣经污泥脱水设备压滤，泥饼袋装外运，cdfu出水回到循环水罐，循环水罐进入进行过滤，出水达到回注水标准后进行回注。

工艺特点

以上两套相较于常规工艺具有以下特点：

· 流程短，效率高，抗冲击性强，出水稳定达到水质要求；

· 无药剂，纯物理破乳分离技术，无老化油，无二次污染，环保效益好；

· 采用 两级旋流溶气气浮做前处理，抗冲击性强，保证了后续工艺稳定可靠运行；先进过滤技术，过滤精度高，效果好，抗冲击性强，滤料寿命长，确保水质稳定达标；

· 撬装化，占地面积小，适合对空间要求高如海上平台等场合；

· 全自动化、信息化运行，可远程监控，少人工，运维便捷且成本低。

应用实例

中石油某联合站回注水处理撬如图所示，该套工艺出水含油量≤5mg/l，悬浮物含量≤1mg/l，出水含油量≤6mg/l，悬浮物含量≤2mg/l.

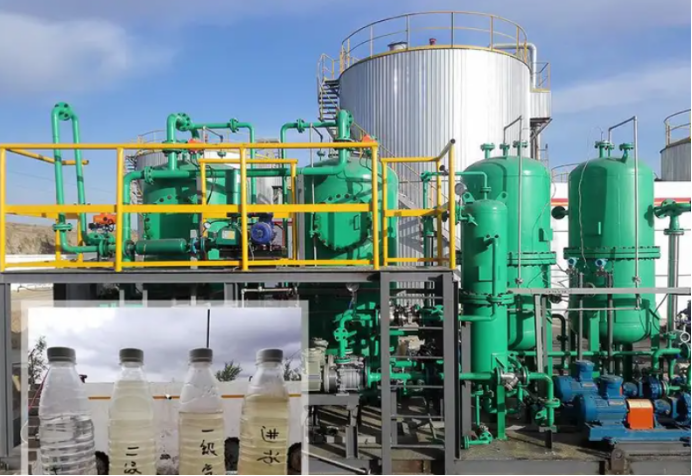

中石油某联合站回注水处理撬
